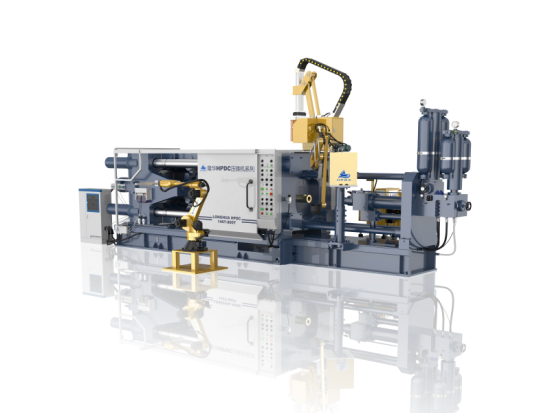

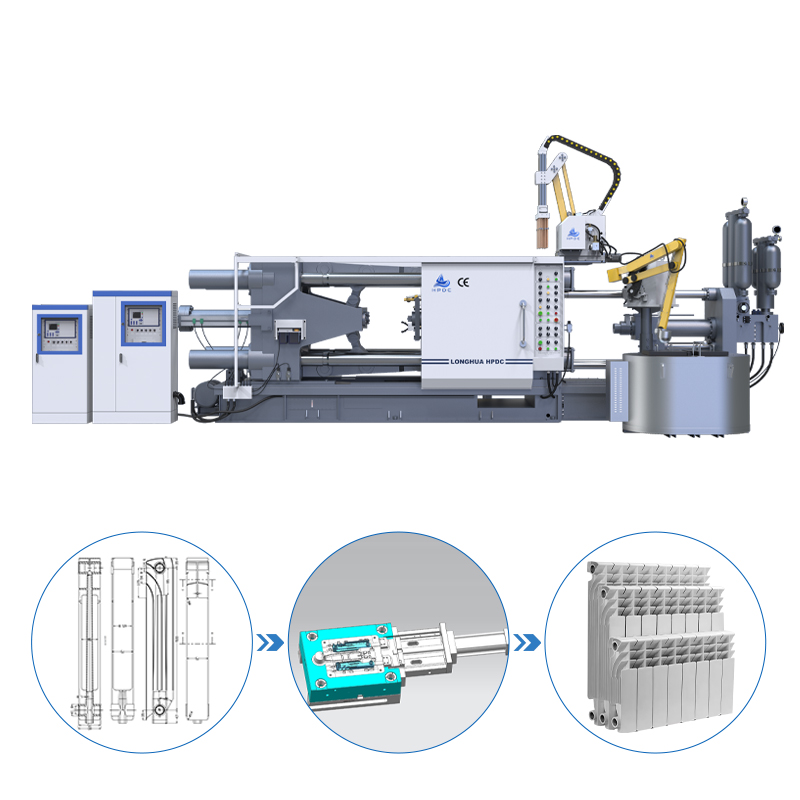

Estructura de la máquina de fundición a presión :

De la estructura general: marco de columna, marco, inyección, hidráulica, eléctrica, lubricación, refrigeración, seguridad

Desde los puntos de función de la máquina: mecanismo de sujeción, mecanismo de inyección, transmisión hidráulica, control eléctrico, protección de seguridad

Mecanismo de sujeción:

Función: realiza principalmente la acción de cerrar el molde, trabar el molde y expulsar el producto

1, composición

(1) tres placas: placa de asiento móvil, finaliza la placa de asiento, placa trasera

(1) Columna de Corinto: mecanismo del cigüeñal: bisagra larga, bisagra pequeña, bisagra de gancho y conectado con la placa de asiento de tipo móvil, la placa trasera y el cilindro hidráulico cerrado

(2) mecanismo eyector: cilindro hidráulico eyector, dedal, fijo en la placa de asiento móvil

(3) Mecanismo de ajuste del molde: motor de ajuste del molde, conjunto de engranajes, fijado en la placa trasera

(4) Sistema de lubricación: bomba de lubricación de codo doblado, drenaje de aceite, tubería de aceite, derivación

2. Características del trabajo

(1) mecanismo de codo de flexión

A, el efecto de aumentar la fuerza a través del sistema de biela del codo de flexión, puede aumentar el empuje del cilindro hidráulico de sujeción 16~26 veces, para reducir el consumo de combustible, reducir el diámetro del cilindro hidráulico de sujeción, reducir la potencia de la bomba , para lograr el mismo poder.

B, puede realizar un movimiento de molde de cierre de velocidad variable: en el proceso de molde, la placa base del molde en movimiento se mueve rápidamente desde cero hasta el máximo, luego disminuye gradualmente la velocidad, con el codo de flexión recto para terminar, la velocidad de cierre del molde se convierte en cero, y luego estado de autobloqueo.

C. Cuando se termina el troquel de sujeción, se puede eliminar la fuerza de empuje: cuando el troquel de sujeción está apretado y la varilla del codo se extiende en línea recta, se producirá el autobloqueo. En este punto, se puede eliminar el empuje del cilindro hidráulico de sujeción. El sistema de sujeción todavía está en el estado cerrado.

(2) Mecanismo de expulsión:

Después de que la máquina abre el molde, la varilla de empuje y el dedal pueden ser empujados hacia afuera a través del movimiento relativo de la varilla del pistón del cilindro hidráulico. El sistema hidráulico puede ajustar la fuerza de expulsión, la velocidad de expulsión y el tiempo de expulsión, y el cilindro hidráulico doble se puede usar para hacer que la fuerza de la varilla de empuje sea uniforme, el movimiento suave y la distribución de orificios de expulsión más razonables.

(3) mecanismo de ajuste del molde:

Al ajustar el motor del molde para impulsar el conjunto de engranajes, la placa trasera y la plantilla móvil del marco de la columna de bloqueo del molde se mueven a lo largo de la barra de tracción en la dirección axial, para expandir o reducir la distancia entre el final dinámico de la placa del asiento, consulte las especificaciones para conocer los parámetros.

(4) Sistema de lubricación:

Para reducir el desgaste del movimiento, se debe mantener el aceite lubricante adecuado en la superficie de movimiento. Y para lograr la sincronización y la lubricación cuantitativa, al mismo tiempo, el uso de la bomba de lubricación, la lubricación automática.

(5) mecanismo de inyección

Papel: el metal hidráulico en la cavidad del molde para el llenado.

Composición: conjunto de cilindro hidráulico de inyección, conjunto de cilindro de alimentación, conjunto de martillo, conjunto de acumulador de inyección rápida, conjunto de acumulador presurizado.

(6) Sistema de transmisión hidráulica

Función: a través de los componentes hidráulicos (componentes de potencia, componentes ejecutivos, componentes de control, componentes auxiliares, medios de trabajo) y potencia de transmisión de bucle, para lograr una variedad de acciones.

Composición: ① Composición del sistema hidráulico

Elemento de potencia - bomba hidráulica

Elemento de ejecución: cilindro hidráulico/motor hidráulico, respectivamente para lograr un movimiento lineal y giratorio

Componentes de control: válvulas de control (dirección, presión, válvula de flujo, etc.), controlan y ajustan la dirección del flujo, la presión y el flujo de aceite en el sistema hidráulico, para cumplir con los requisitos del movimiento de los componentes ejecutivos.

Componentes auxiliares: tanque de aceite, filtro, acumulador, intercambiador de calor, manómetro, conexión de tubería, dispositivo de sellado, etc.

Medio de trabajo - aceite hidráulico

② Composición del sistema hidráulico de la máquina de fundición a presión:

Tanque de aceite, bomba hidráulica, cilindro hidráulico de apertura, cilindro hidráulico de expulsión, cilindro hidráulico de inyección, motor hidráulico de ajuste, componentes de control hidráulico, acumulador hidráulico, filtro, etc.

acumulador hidraulico

A, la función se utiliza para almacenar una cierta cantidad de líquido y, cuando sea necesario, para complementar el aceite hidráulico del mecanismo de inyección. Agregue presión y velocidad constantes.

B, ámbito de aplicación: adecuado para sistemas de gran volumen y gran caudal, temperatura entre -- 53 ℃ ~ 121 ℃.

C, categorías comunes: tipo pistón, tipo bolsa de aire

(4) filtro

A, filtrar las impurezas, reducir la contaminación al nivel permitido, para garantizar el funcionamiento normal del sistema.

B, categorías comunes: tipo de red, tipo de separación de línea, tipo de núcleo de papel, tipo de sinterización (tipo de red para máquina de fundición a presión)

(5) el tanque de combustible

A, función, utilizada para almacenar aceite, asegurar que el sistema hidráulico esté lleno y funcionando medio, al mismo tiempo con disipación de calor, para que el aire en el aceite escape y la suciedad de la precipitación.

B. Estructura del tanque de aceite de la máquina de fundición a presión: integral: se compone del tanque de aceite principal, el tanque de aceite del extremo de alimentación y el tanque de aceite de retorno, que está conectado en un todo a través de tuberías

Filtro de aire A, el papel de filtrar aceite hidráulico para evitar impurezas en el tanque, al mismo tiempo, con ventilación, equilibrar la fluctuación del nivel de líquido

B, máquina de fundición a presión filtro de aire de aceite de uso común

(7) Protección de seguridad

① Función para garantizar una producción segura y prevenir accidentes

Composición: protección del área de inyección, protección del área de sujeción, sistema de control de seguridad, protección de seguridad de parada de emergencia

(3) Composición de protección de la zona de inyección, puerta de seguridad antes y después de la función, cubierta de la placa del asiento del molde móvil, deflector de material volador. Evite salpicaduras de líquidos metálicos durante la inyección

(4) Composición protectora del área de cierre del molde, puerta de seguridad antes y después de la función, cubierta de la placa del asiento del molde móvil, cubierta de la placa trasera, cubierta trasera del codo, placa de cubierta delantera del codo. Evite lesiones accidentales al doblar el codo o el dedal de la plantilla.

El sistema de control de seguridad se compone del sistema de control de la puerta de seguridad delantera y trasera, controlados respectivamente por el sistema y el PLC

⑥ Protección de seguridad de parada de emergencia: configure el interruptor de parada de emergencia y configure la pantalla y la alarma

(8) Control eléctrico

Composición: motor, sistema de control PLC, varios componentes eléctricos, circuito eléctrico

Función: proporcionar energía a la máquina y garantizar que la máquina funcione de acuerdo con la presión, la velocidad, la temperatura y el tiempo predeterminados.

El principio de funcionamiento y el principio de funcionamiento hidráulico se pueden analizar de acuerdo con el diagrama eléctrico de la máquina.
