La aplicación:
Diseñamos unidades de trabajo automatizadas para tres procesos de fundición a presión: fundición a alta presión , fundición a presión por gravedad y fundición a baja presión.
El campo del procesamiento profundo automatizado de metales no ferrosos y la fundición a presión de aleaciones convencionales abarca desde los sectores más complejos, como automóviles, motocicletas, etc., hasta aplicaciones más estándar, la fundición abarca desde lámparas (luces LED) hasta utensilios de cocina, artículos para niños juguetes, pomos de puertas, etc.
Sistemático y flexible:
Nuestro manipulador automático es totalmente flexible y está accionado por servomotores , que pueden cumplir cualquiera de sus requisitos en el proceso de producción. Su diseño sistemático le permite adaptar los componentes clave a sus necesidades específicas y es fácil de usar al tiempo que garantiza un movimiento preciso.
Especialista en ingeniería de automatización interna:
Desde 1982, proporcionamos soluciones integrales de automatización para fundiciones y plantas de fundición a presión de metales no ferrosos (aluminio, magnesio, cobre, zinc) . Nuestro equipo de ingenieros profesionales diseñará la solución de automatización óptima para usted según el radio y el grosor de su producto, así como el tamaño adecuado de la máquina de producción, lo que puede mejorar la eficiencia de su producción y ahorrar costos.

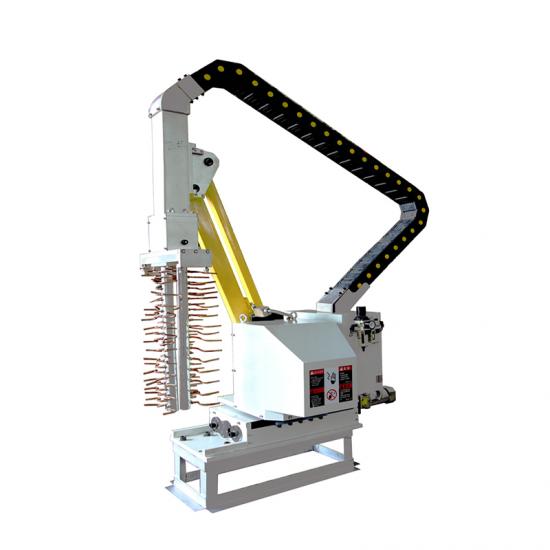

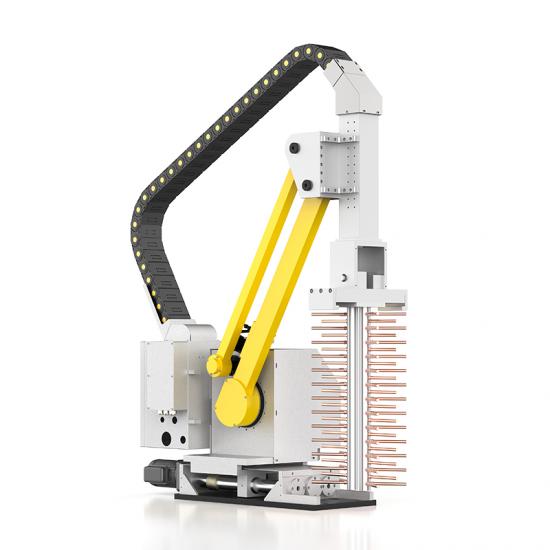

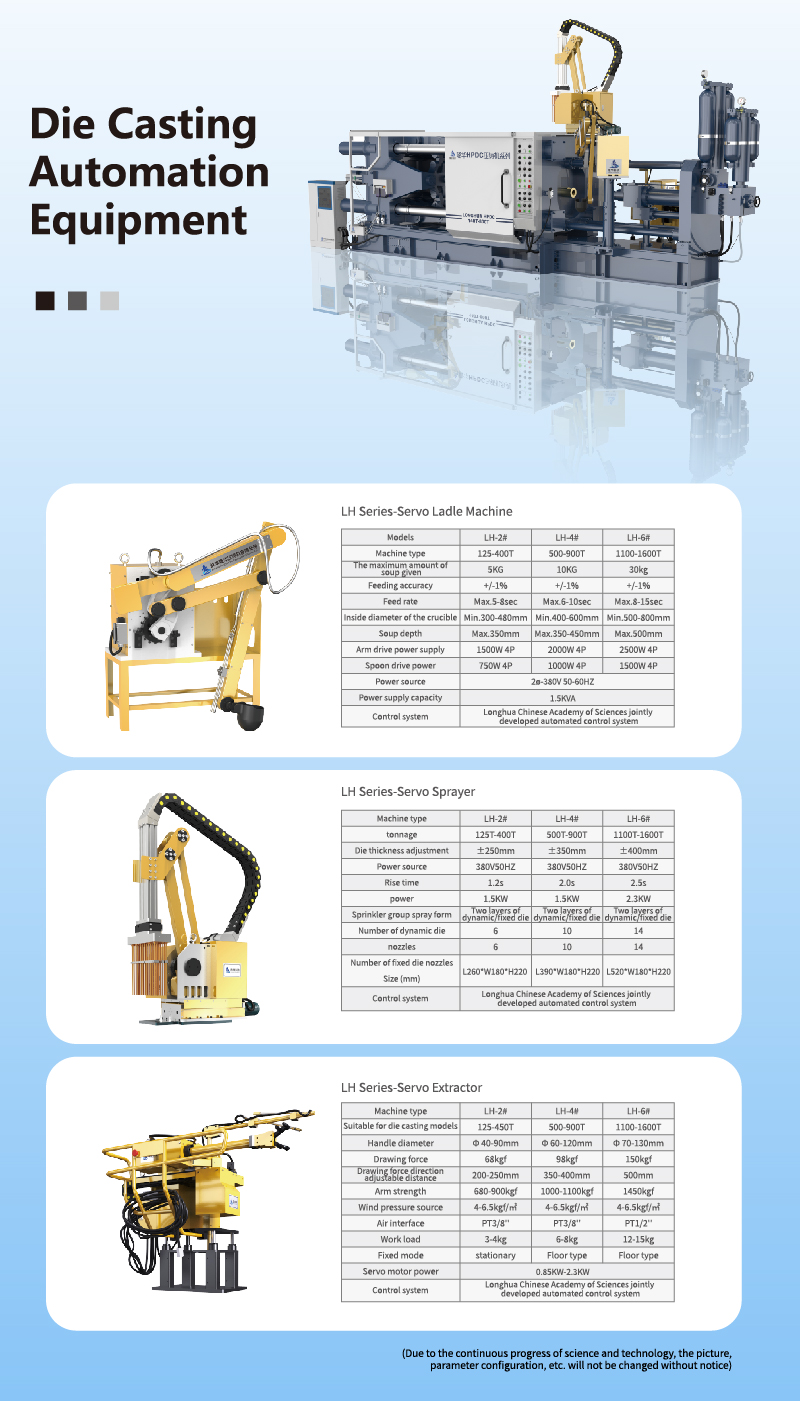

Robot pulverizador servo (tipo boquilla) Características técnicas:
1. Controlador Delta y servomotor, eficiente y estable;
2. El tiempo y la dosis del agente desmoldante de pulverización se pueden ajustar por separado en el lado del molde fijo y del molde móvil;
3. Velocidad estable de subida y bajada, función de espera por adelantado;
4. Con dispositivo anticaída, función de búfer;
5. Bucle de control PLC, ajuste de pantalla táctil, función de visualización de código de error, fácil de ver y mantener.
Parámetros principales del robot de pulverización servo:
|
Especificación /Modelos |
2# |
4# |
5 # |
|
Adecuado para modelos de fundición a presión. |
125T-450T |
500T-900T |
1000T-1300T |
|
Número de boquillas equipadas con grupo de cabeza aspersora |
Un total de 24 Hay 12 modos móviles y 12 fijos.
|
Un total de 32, Hay 16 modelos móviles y 16 modelos fijos.
|
Un total de 40 20 modelos móviles y 20 fijos
|
|
El grupo de boquillas sopla aire con fuerza. |
Un total de 24 Hay 12 modos móviles y 12 fijos.
|
Un total de 32, Hay 16 modelos móviles y 16 modelos fijos.
|
Un total de 40 20 modelos móviles y 20 fijos
|
|
Fuente de presión de aire |
5-6 kgf/ ㎡ |
5-6 kgf/ ㎡ |
5-6 kgf/ ㎡ |
|
Agente de desmoldeo |
4,5 kgf/ ㎡ |
4,5 kgf/ ㎡ |
4,5 kgf/ ㎡ |
|
Ajuste del espesor de la película |
± 250 mm |
± 350 mm |
± 450 mm |
|
La fuente de poder |
380V50HZ |
380V50HZ |
380V50HZ |
|
Hora de levantarse |
2.5s |
2.5s |
2.5s |
|
Otoño |
2.5s |
2.5s |
2.5s |
|
Peso de la máquina |
450kg |
550kg |
650kg |
Robot aspersor servo (tipo boquilla) Configuración principal:
|
Nombre |
Especificaciones |
Fabricación (origen) |
|
Servomotor Xinjie + accionamiento |
MS5G-13OSTE-CS05415BZ-20P8-S01 |
Bengbu Longhua (China) |
|
Servomotor Mitsubishi + accionamiento |
HG-KN152BJ-S100 MR-JE-200A |
M itsubishi ( Japón) |
|
Válvula de solenoide |
VXD252LG /RV5221-08QE4 |
SMC ( Japón ) |
|
Válvula de solenoide |
RV5221-08QE4 |
EMC (América ) |
|
tornillo |
SFNHRO2510C1DFG7-552-P0 |
LCT ( Taiwán, China ) |
|
Operación del interruptor |
XB2BD21C/XB2BD53C |
Schneider (Francia) |
|
Llevando |
62206-2RS/6206ZZCM/6306ZZCM/6208ZZCM/NJ204EM ... |
NSK ( Japón ) |
|
Placa de terminales |
Por confirmar-10 |
Tiande (Taiwán, China) |
|
Micro interruptor |
LXW5-11M |
Tiande (Taiwán, China) |
|
Unidad de fuente de alimentación |
NES-50-24 |
Ming Wei (Taiwán, China) |
|
Controlador lógico programable |
FX5U-40MT/ES |
M itsubishi ( Japón) |
Si necesita algo, no dude en contactarnos.
