Adecuado para robots de fundición a presión:
La automatización del proceso de fundición a presión basada en robots se está convirtiendo rápidamente en un factor crítico de éxito en este competitivo segmento comercial.
Los robots eliminan los eslabones débiles de la cadena de procesos de fundición al mejorar la productividad, la flexibilidad, la calidad y la seguridad en el lugar de trabajo.
El robot de fundición Longhua tiene una superficie de esmalte de alta resistencia de dos componentes y certificación IP67. Estos robots tienen la capacidad de soportar altas temperaturas y resistencia al arrastre, y pueden realizar sus tareas con excelente precisión durante la fundición a presión.
Los robots Longhua proporcionan aplicaciones automatizadas confiables, tales como técnicas de carga y descarga de pulverización, extracción, agarre y fundición a presión. Un robot montado en la parte superior de la máquina de fundición a presión puede ahorrar espacio y hacer que la máquina sea más fácil de operar. El robot se coloca junto a la máquina de fundición a presión y es responsable de la extracción e inserción, lo que brinda a los usuarios una instalación y aplicación flexibles.

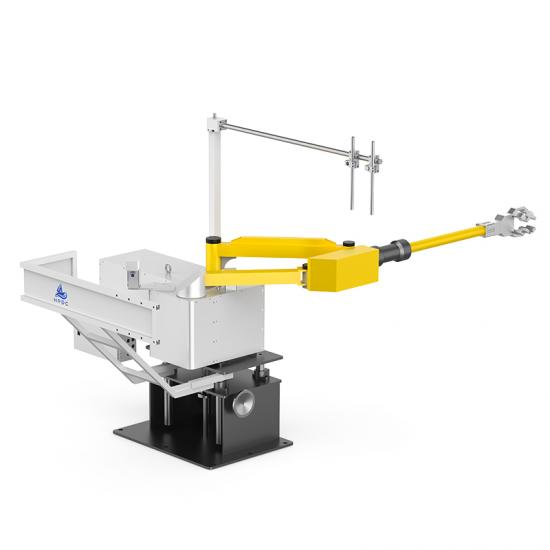

Descripción del robot extractor servo :
El mecanismo de doble servoaccionamiento realiza el proceso de sacar el producto del movimiento de trayectoria en la cavidad del molde.
Características técnicas del robot servo extractor :
1. Puede ser de acción simple o puede conectarse con una máquina de fundición a presión y un rociador para convertirse en una producción completamente automática ;
2. La función de espera hacia adelante del brazo se puede seleccionar para acelerar la velocidad de agarre, aumentar la velocidad de producción de productos terminados y acortar el tiempo, mejorar la producción de un solo día a aproximadamente 20-30%;
3. El servomotor puede hacer que la velocidad de avance y retroceso del brazo sea estable, la estructura de la máquina es simple y duradera, y la vida mecánica se prolonga;
4. El dispositivo se puede dividir en abrazadera frontal y abrazadera trasera, lo que lo hace más cómodo de usar. Se puede equipar con un dispositivo de elevación de brazo automático, que se puede conectar con la punzonadora para eliminar automáticamente las rebabas, lo que reduce el desperdicio de mano de obra;
5. Adopta un circuito de control PLC y tiene una función de visualización de código de falla, lo que hace que el mantenimiento sea más conveniente.
Parámetros principales del robot servo extractor :
|
Especificación/modelo |
2# |
4# |
5 # |
|
Máquina de fundición a presión aplicable |
125-4 5 0T |
5 0 0-900 T |
100 0-1 30 0T |
|
( Máx .) Modelo fijo |
900-1100 mm |
1300-1450 mm |
1300-1450 mm |
|
Diámetro del mango de material |
Φ40-90mm _ |
Φ 60-120 mm |
70-130 mm |
|
Fuerza de tracción |
68 kgf |
98kgf |
98kgf |
|
Distancia ajustable de la dirección de la fuerza de tracción |
200-250 mm |
350-400 mm |
500 mm |
|
fuerza del brazo |
680-900 kgf |
1000-1100 kgf |
1450kgf |
|
Fuente de presión del viento |
4-6,5 kgf/ ㎡ |
4-6,5 kgf/ ㎡ |
4-6,5 kgf/ ㎡ |
|
Interfaz de aire |
PT3/8 '' |
PT3/8 '' |
PT1/2 '' |
|
Peso de trabajo |
3-4 kg |
6-8 kg |
12-15 kg |
|
manera fija |
Fijado |
de pie |
de pie |
|
Peso de la máquina |
345-360 kg |
1180-1280kg |
1320-1335kg |
|
Tamaño |
1800*1200*1700 |
1800*1200*1700 |
1800*1200*1700 |
Configuración principal del robot servo extractor :
|
Nombre |
Modelo de unidad de I+D |
Fabricante (origen) |
|
Programación de computadoras |
Instituto Hefei de la Academia China de Ciencias*Bengbu Longhua |
Bengbu Longhua (China) |
|
Controlador programable PLC |
FX3U-64MT/ES-A |
Mitsubishi (Japón) |
|
módulo de E/S |
FX2N-16EX |
Mitsubishi (Japón) |
|
servomotor + accionamiento |
MS5S-80STE-CS03230B-21P0 ( 2 ) MS5G-130STE-CS07220B-21P5-S01 ( 4 ) |
Xinje (China) |
|
Motor eléctrico transversal |
GV22-400-15SBY |
Wanxin (Taiwán, China) |
|
El cilindro giratorio |
CRB1BW50-90D ( 2 ) CRB1BW80-90D ( 4 ) |
SMC (Japón) |
|
Interruptor de proximidad |
TL-Q5MC /DN-05 |
Omron (Japón) |
|
La válvula electromagnética |
RV5221-08QE4 |
EMC (Estados Unidos) |
|
cilindro |
SDA63X15 |
AirTAC (Taiwán) |
|
filtrar |
GFR-300-10 |
AirTAC (Taiwán) |
|
Llevando |
6 2 07 /6206/6210... |
NSK (Japón) |
|
guía |
TRH30FH-2-800L |
TBI (Taiwán) |
|
El engranaje y el estante |
M2XC-122102021/1221020100 |
Fengmao (Taiwán, China) |
|
reductor de caravana |
BX40E-81-F 19 ( 2 ) BX40E-81-F 22 ( 4 ) |
Qinchuán(China) |
|
reductor planetario |
AB90-40 |
Qinchuán(China) |
|
reductor planetario |
AB60-40(2) AB90-40(4) |
Qinchuán(China) |
Tenemos derecho a realizar cualquier mejora técnica sin previo aviso.
